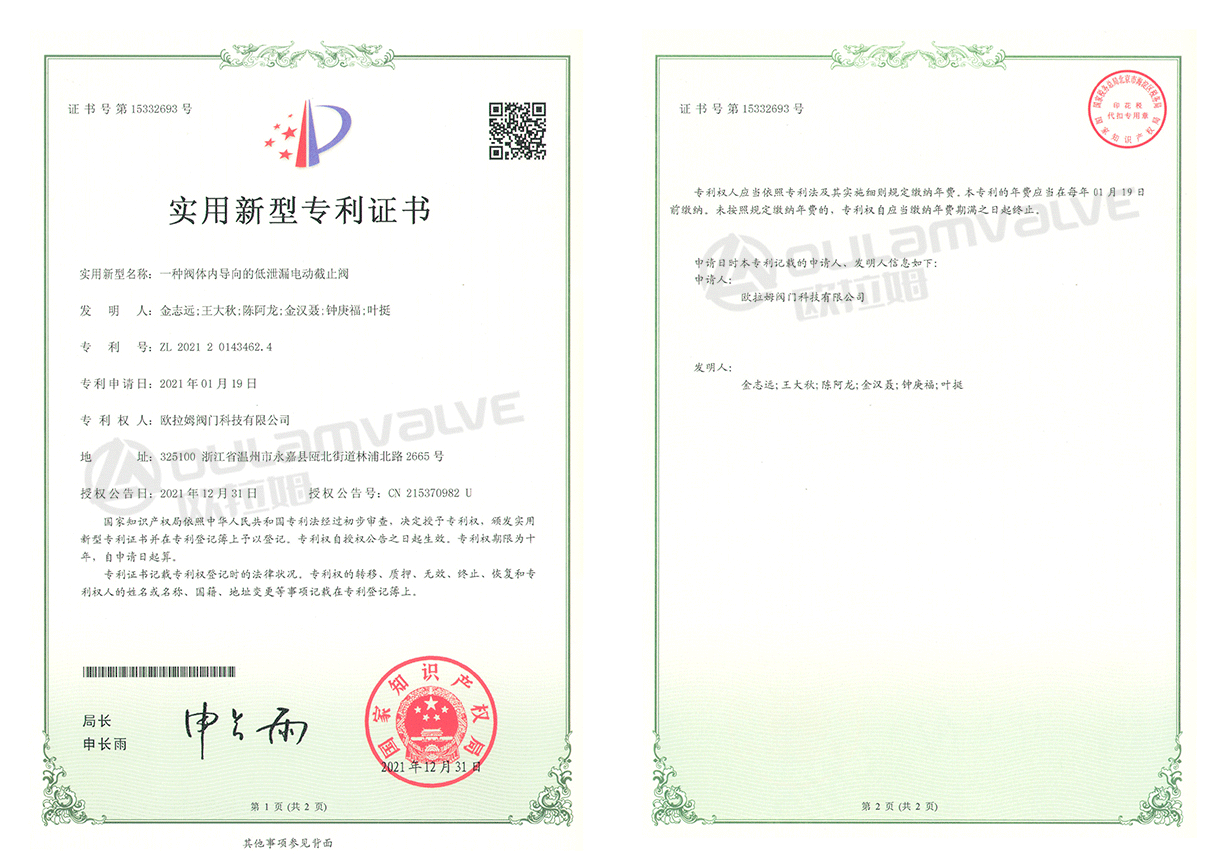

一種閥體內導向的低泄漏電動截止閥
更新時間：2022-03-11 08:36:47
瀏覽次數：1676
作者：歐拉姆VALVE
本實用新型公開了一種閥體內導向的低泄漏電動截止閥，包括閥體，所述閥體內部活動連接有閥桿，所述閥體內部為空腔結構，且于所述閥體內部固定安裝有基體閥瓣，所述基體閥瓣為方形樣式結構，所述基體閥瓣上端部開設有T型槽，所述閥桿下端部位于T型槽內部，且與基體閥瓣固定連接。該種閥體內導向的低泄漏電動截止閥，通過將電動截止閥基體閥瓣圓形改進為方形防轉結構，避免因在閥桿上開孔或者銑鍵槽來實現防轉而破壞了閥桿的本身強度的弱點。
1、一種閥體內導向的低泄漏電動截止閥，包括閥體（3），其特征在于：包括閥體（3），所述閥體（3）內部活動連接有閥桿（2），所述閥體（3）內部為空腔結構，且于所述閥體（3）內部固定安裝有基體閥瓣（1），所述基體閥瓣（1）為方形樣式結構，所述基體閥瓣（1）上端部開設有T型槽（5），所述閥桿（2）下端部位于T型槽（5）內部，且與基體閥瓣（1）固定連接。
2、根據權利要求1所述的一種閥體內導向的低泄漏電動截止閥，其特征在于：所述閥桿（2）下端部固定安裝有碟簧（7），所述碟簧（7）另一端固定安裝有活節螺栓（6），所述活節螺栓（6）外部螺紋連接壓蓋螺母（4）。
3、根據權利要求1所述的一種閥體內導向的低泄漏電動截止閥，其特征在于：所述閥體（3）上開設有兩個通口。
4、根據權利要求1所述的一種閥體內導向的低泄漏電動截止閥，其特征在于：所述通口與閥體（3）內部空腔相貫通。
