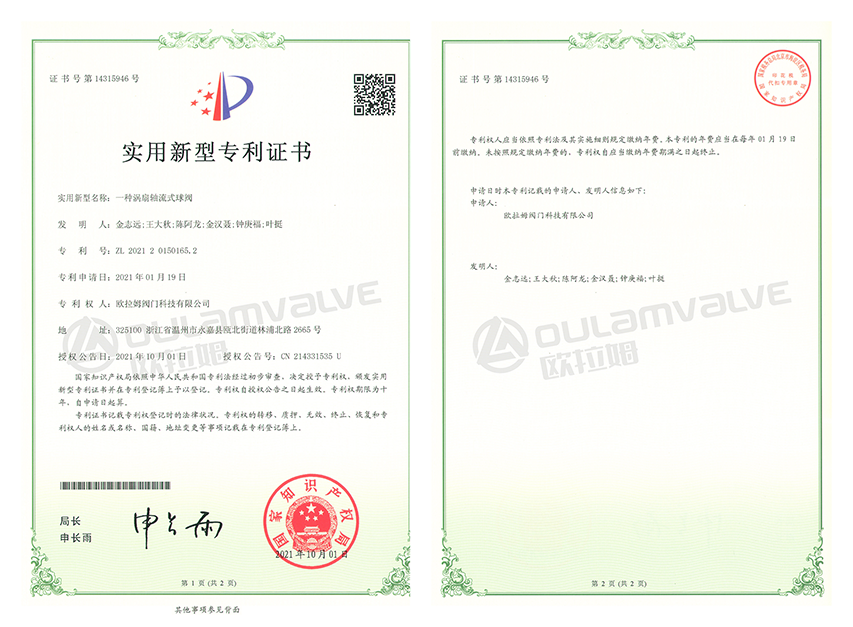

一種渦扇軸流式球閥


更新時間:2022-03-10 16:35:43 瀏覽次數:863 作者:歐拉姆VALVE

        本實用新型公開了一種渦扇軸流式球閥,包括殼體,所述殼體內部設有閥腔,所述閥腔的兩端分別設有流入通道喝流出通道,所述閥腔內部設有球體,所述球體的外部設有閥座,所述球體的上方連接閥桿,所述殼體的上方設有上端蓋,所述閥桿穿過上端蓋并伸出,所述球體的內部設有流通腔,所述流通腔的內部設有渦扇,所述渦扇包括六組扇葉,本實用新型能根據調節部位信號,自動控制閥門的開度,從而實現對介質流量、壓力和液位進行調節。

1、一種渦扇軸流式球閥,包括殼體(1),其特征在于:所述殼體(1)內部設有閥腔,所述閥腔的兩端分別設有流入通道喝流出通道,所述閥腔內部設有球體(2),所述球體(2)的外部設有閥座,所述球體(2)的上方連接閥桿(3),所述殼體(1)的上方設有上端蓋(4),所述閥桿(3)穿過上端蓋(4)并伸出,所述球體(2)的內部設有流通腔(5),所述流通腔(5)的內部設有渦扇(6),所述渦扇(6)包括六組扇葉。

2、根據權利要求1所述的一種渦扇軸流式球閥,其特征在于:所述殼體(1)的兩端位于流入通道喝流出通道外側均設有法蘭安裝部(7),所述法蘭安裝部(7)上設有安裝孔(8),所述安裝孔(8)設有多組且等距分布在法蘭安裝部(7)上。

3、根據權利要求1所述的一種渦扇軸流式球閥,其特征在于:所述殼體(1)的底部設有支撐桿(9),所述支撐桿(9)的底部設有固定座(10),所述支撐桿(9)喝固定座(10)設有多組。

4、根據權利要求3所述的一種渦扇軸流式球閥,其特征在于:所述固定座(10)上設有配重塊。

5、根據權利要求1所述的一種渦扇軸流式球閥,其特征在于:所述閥座和殼體(1)之間設有密封圈。
